摘要

　　氣體性檢測儀(又稱氣密檢漏儀、測漏儀、氣密儀)是通過被測工件充氣加壓或抽真空(空氣)作為介質，然后對其壓力差或流量進行取樣分析，從而判斷工件是否泄漏。

　　本儀器采用國外最新微電腦芯片、專用高精度傳感器及專用氣控閥，以保證檢測結果準確及儀器經久耐用。微電腦自動控制檢測過程和采集數據，采用最新算法及專門的軟件對數據進行分析處理，最大程度地補償了檢測過程中的溫度(包括環境溫度)等影響，克服了外界干擾，實現了直接壓力差測漏。檢測結果高效、直觀，具有較高的性能價格比，是眾多氣密檢測的理想設備。

測試原理

差壓式氣密性檢測儀：

原理圖

參考原理圖：

a. 充氣過程 — 閥門V1、V2、V3開啟狀態,氣源產生的壓縮空氣（同時充入【標準件】、【測試件】。這時【標準件】、【測試件】壓力相同，差壓DP=0；

b. 平衡過程 — 閥門V1關斷狀態，停止充氣；V2、V3開啟狀態，延時等待氣流穩定。這時【標準件】、【測試件】壓力相同,差壓DP=0；

c. 檢測過程 — 閥門V1、V2、V3關斷狀態，延時一段時間，差壓傳感器DP；

測出【標準件】與【測試件】的壓力差，判定【測試件】是否泄漏。
注：1.【標準件】是一個無泄漏的密封腔室。
如果是負壓檢測，氣源為抽真空狀態。

直壓式氣密性檢測儀：

原理圖

參考原理圖：

a. 充氣過程 — 閥門V開啟狀態,氣源產生的壓縮空氣充入【測試件】；

b. 檢測過程 — 閥門V關斷狀態，停止充氣；檢測系統記錄壓力初值P1，延時一段時間，檢測系統記錄壓力終值P2；自動計算出ΔP=P2-P1,判定【測試件】是否泄漏。

流量式氣密性檢測儀：

原理圖

參考原理圖：

a. 充氣過程 — 閥門V1開啟狀態,氣源產生的壓縮空氣充入【測試件】；

b. 檢測過程 — 閥門V1關斷狀態，停止充氣；閥門V2開啟，流量傳感器測出流量值（泄漏值）,判定【測試件】是否泄漏。

應用領域

a. 汽車、摩托車

發動機總成、化油器、濾清器、汽缸體、汽缸頭、汽缸蓋、水箱、油箱、水泵、油泵、制動器、控制炭罐、噴射器、變速箱、暖風器、減振器、進排氣支管、剎車閥、驅動橋、消音器、密封燈、各種閥門及機械密封件、管路、氣路、水路、油路。

b. 電子、電器

各種傳感器、計算機硬盤驅動器、繼電器、電磁閥、儀表、儀器、石英振蕩器、集成電路、連接器、電池、通訊設備等。

c. 制冷設備、家用電

空調散熱器、蒸發器、冷凝器、閥類、管路、接頭、冰箱、電慰斗、凈水器。

d. 燃氣設備用具、住宅設備

煤氣表、煤氣爐、熱水器、燃氣灶、煤氣閥、水閥、輸水泵、輸水管、輸氣管路。

適應條件

a. 環境溫度：5°～50℃

b. 相對濕度：≤90%RH（無結露）

c. 電源：AC220V（±10%）、50HZ、60W

d. 氣源：0.4～0.8MPa且大于測試壓0.05MPa以上（干凈、干燥）

★SALT-811差壓簡易型

● 主要功能特點

測試方式：差壓比較式	聲光提示：合格與不合格分別兩種聲光提示
顯示：5′彩色液晶觸摸屏，中文界面	頻道數：10ch
參數密碼管理：密碼進入?yún)?shù)設置界面	統計功能：總數、合格數、不合格數

● 主要技術參數



壓力傳感器	量程	5～200KPa、400KPa、700KPa
	顯示精度	±0.5%F.S
差壓傳感器	量程	-50～1000Pa
	精度	±0.5% of pressure ±1Pa（ 小于100Pa 時為 ±5Pa ）
	檢測靈敏度	±1Pa
	顯示分辨率	1Pa
	耐壓	0.8MPa
壓力顯示單位		KPa 、kg/cm2 、Bar
泄漏量顯示單位		Pa、mL/min
泄漏量顯示范圍		-1000～1000Pa
時間	設定范圍	0.0～999.9S
	分辨率	0.1S
配管	進氣（接氣源）	8mm外徑
	出氣（接工件	8mm外徑

● 結構尺寸、重量

尺寸：長（深）×寬×X高=360×184×232
重量：9.5Kg

● 型號說明

★SALT-812 差壓多功能經濟型

● 主要功能特點

測試方式：差壓比較式	聲光提示：合格與不合格分別兩種聲光提示
顯示：7′彩色液晶觸摸屏，中文界面	曲線顯示：檢測時間—壓力變化曲線
頻道：16組頻道選擇功能（0～15CH可獨立設定參數）	輸入/輸出接口：便于于外圍執行器（或PLC）連接
參數密碼管理：操作員密碼、管理員密碼進入系統	系統校零: 消除傳感器零點漂移
自檢功能：判定系統自身泄漏、傳感器工作正常等	差壓誤差修正：可消除系統測試誤差
顯示單位切換：差壓/流量	數據傳輸：RS-232通訊接口傳輸測試數據
統計功能：總數、合格數、不合格數	存儲查詢功能：可存儲10000組檢測數據

● 主要技術參數

壓力傳感器	量程	5～200KPa、400KPa、700KPa
	顯示精度	±0.5%F.S
差壓傳感器	量程	-50～1000Pa(可自適應調整至3000Pa)
	精度	±0.3% of pressure ±1Pa（ 小于100Pa 時為 ±3Pa ）
	檢測靈敏度	±0.5Pa
	顯示分辨率	1Pa(或0.01mL/min)
	耐壓	0.8MPa
壓力顯示單位		KPa 、kg/cm2 、Bar
泄漏量顯示單位		Pa、mL/min
泄漏量顯示范圍		50～1000Pa或-5.00～999.00mL/min
時間	設定范圍	0.0～999.9S
	分辨率	0.1S
配管	進氣（接氣源）	8mm外徑
	出氣（接工件）	8mm外徑

● 結構尺寸、重量

尺寸：長（深）×寬×高=404×224×290
重量：12Kg

● 型號說明

★SALT-806

差壓多功能型

● 主要功能特點

測試方式：差壓比較式	聲光提示：合格與不合格分別兩種聲光提示
顯示：6′彩色液晶觸摸屏，中文（或英文）界面	多腔室檢測：單腔/雙腔/三腔檢測設定、切換功能
頻道：10組頻道選擇功能（0～15CH可獨立設定參數）	輸入/輸出接口：便于于外圍執行器（或PLC）連接
參數密碼管理：密碼進入?yún)?shù)設置	差壓誤差修正：可消除系統測試誤差
自檢功能：判定系統自身泄漏、傳感器工作正常等	統計功能：總數、合格數、不合格數
顯示單位切換：差壓/流量	校準接口：可接高精度壓力、差壓表或標準漏孔進行校準
曲線顯示：檢測時間—壓力變化曲線	數據傳輸：RS-232通訊接口傳輸測試數據

● 主要技術參數：

壓力傳感器	量程	5～200KPa、400KPa、700KPa
	顯示精度	0.3%F.S
差壓傳感器	量程	-50～1000Pa(可自適應調整至3000Pa)
	精度	±0.3% of pressure ±1Pa（ 小于100Pa 時為 ±3Pa ）
	檢測靈敏度	±0.3Pa
	顯示分辨率	1Pa(或0.01mL/min)
	耐壓	0.8MPa
壓力顯示單位		KPa 、kg/cm2 、Bar
泄漏量顯示單位		Pa、mL/min
泄漏量顯示范圍		-50～1000Pa或-5.00～999.00mL/min
時間	設定范圍	0.0～999.9S
	分辨率	0.1S
配管	進氣（接氣源）	8mm外徑
	出氣（接工件）	8mm外徑

● 結構尺寸、重量

尺寸：長(深)×寬×高=360×350×175

重量：8.5Kg

● 型號說明

★SALT-826 差壓高精度多功能型

● 主要功能特點

測試方式：差壓比較式	聲光提示：合格與不合格分別兩種聲光提示
顯示：7′彩色液晶觸摸屏，中文（或英文）界面可切換	多腔室檢測：單腔/雙腔檢測設定、切換功能
頻道：16組頻道選擇功能（0～15CH可獨立設定參數）	輸入/輸出接口：便于于外圍執行器（或PLC）連接
參數密碼管理：操作員密碼、管理員密碼進入系統	系統校零: 消除傳感器零點漂移
自檢功能：判定系統自身泄漏、傳感器工作是否正常等	差壓誤差修正：可消除系統測試誤差
差壓顯示單位切換：Pa、Pa/S、mL/min	校準接口：可接高精度壓力、差壓表或標準漏孔進行校準
曲線顯示：檢測時間—壓力變化曲線	USB數據導出：含編號、檢測壓、泄漏值、合格判定等
統計功能：總數、合格數、不合格數	掃碼功能：條碼及二維碼掃描輸入功能（掃碼位數可達32位）
數據傳輸：RS-232通訊接口傳輸測試數據 LAN網口數據傳輸	存儲查詢功能：可存儲100000組檢測數據，并可按型號、編號查詢數據；可存儲30年測試數據（儀器U盤自動保存）
啟動設定：人工、掃碼、遠程（選配：遙控）	調壓方式：機械/壓力電子調節功能（選配：電子調節）
溫度補償功能(選配）：可對環境溫度變化引起的泄漏漂移進行補償	測試參數上位機修改：可通過上位機進行測試參數修改

● 主要技術參數

壓力傳感器	量程	5～200KPa、400KPa、700KPa
	顯示精度	±0.3%F.S
差壓傳感器	量程	-50～1000Pa(可自適應調整至6000Pa)
	精度	±0.25% of pressure ±1Pa（ 小于100Pa 時為 ±2Pa ）
	檢測靈敏度	±0.1Pa
	顯示分辨率	0.1Pa(或0.01mL/min)
	耐壓	3MPa
壓力顯示單位		KPa 、kg/cm2 、Bar、MPa
泄漏量顯示單位		Pa、mL/min、Pa/s
泄漏量顯示范圍		-50.0～1000.0Pa或-5.00～999.00mL/min
時間	設定范圍	0.0～999.9S
	分辨率	0.1S
配管	進氣（接氣源）	8mm外徑
	出氣（接工件	6mm外徑

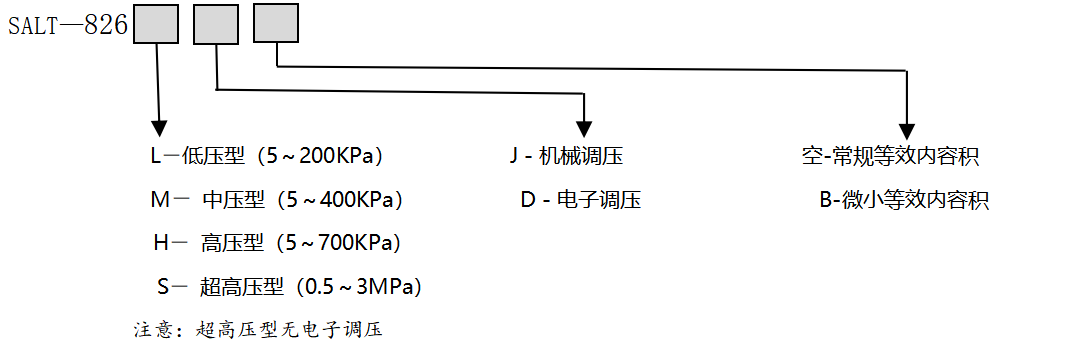

● 選型說明

● 結構尺寸、重量

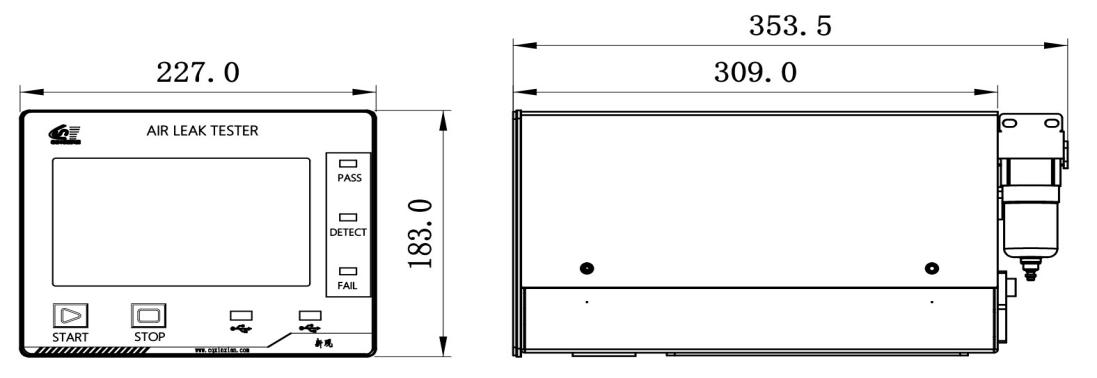

尺寸：長（深）×寬×高=353.5×227.0×183.0

重量：12.5Kg




★SALT-808

差壓高精度專業多功能型

● 主要功能特點

測試方式：差壓比較式	聲光提示：合格與不合格分別兩種聲光提示
顯示：8′彩色液晶觸摸屏	打印功能：可連接標簽打碼機，直接打印產品標簽
頻道：16組頻道選擇功能（0～15CH可獨立設定參數）	輸入/輸出接口：便于于外圍執行器（或PLC）連接
參數密碼管理：密碼進入設定界面	系統校零: 消除傳感器零點漂移
自檢功能：判定系統自身泄漏、傳感器工作正常等	差壓誤差修正：可消除系統測試誤差
顯示單位切換：差壓/流量	校準接口：可接高精度壓力、差壓表或標準漏孔進行校準
曲線顯示：檢測時間—壓力變化曲線	USB數據導出：含編號、檢測壓、泄漏值、合格判定等
統計功能：總數、合格數、不合格數	掃碼功能：條碼及二維碼掃描輸入功能
數據傳輸：RS-232通訊接口傳輸測試數據	存儲查詢功能：可存儲10年組檢測數據，并可按型號、編號查詢數據
啟動設定：人工、掃碼、遠程（選配：遙控）	調壓方式：機械/壓力電子調節功能（選配：電子調節）
網絡接口：LAN接口	頻道擴展功能：用戶可隨意擴展到1000組頻道（限內選）

● 主要技術參數

壓力傳感器	量程	5～200KPa、400KPa、700KPa
	顯示精度	±0.3%F.S
差壓傳感器	量程	-50～1000Pa
	精度	0.25% of pressure ±1Pa（ 小于100Pa 時為±2Pa ）
	檢測靈敏度	±0.1Pa
	顯示分辨率	0.1Pa(或0.01mL/min)
	耐壓	3MPa
壓力顯示單位		KPa 、kg/cm2 、Bar
泄漏量顯示單位		Pa、mL/min、Pa/s
泄漏量顯示范圍		-50.0～1000.0Pa或-5.00～999.00mL/min
時間	設定范圍	0.0～999.9S
	分辨率	0.1S
配管	進氣（接氣源）	8mm外徑
	出氣（接工件）	6mm外徑

● 結構尺寸、重量

長(深)X寬X高=420X285X325
重 量：18 Kg

● 選型說明



★SALT-809直壓型氣密檢測儀
檢測壓力范圍：0.1～5Mpa.
檢測壓力精度：0.3% F.S
外形參見【SALT-812】
注：具體功能、技術指標請電詢

★SAF-201空氣流量氣密檢測儀
壓力檢測范圍：0~200KP
檢測壓力精度：0.3% F.S
流量檢測范圍：0～10mL/min、50mL/min、100mL/min 、1L/min、10 L/min、50L/min、100L/min
流量檢測精度：2%F.S
外形參見【SALT-816】
注：具體功能、技術指標請電詢

★SV-301負壓型氣密檢測儀
壓力檢測范圍：-99.9～0kpa
靈敏度：±1Pa。
外形參見【SALT-806】
注：具體功能、技術指標請電詢

★SAVG-401正負壓型氣密檢測儀
壓力范圍：-99.9～700kpa
靈敏度：±1Pa。
外形參見【SALT-806】
注：具體功能、技術指標請電詢

★SLQ-201低壓型氣密檢測儀
壓力范圍：500～2000Pa
靈敏度：±1Pa。
外形參見【SALT-816】
注：具體功能、技術指標請電詢

★SALT-901防水型氣密檢測儀
   壓力檢測范圍：5～200kPa、400kPa、700kPa
 差壓傳感器量程：-50～1000Pa
   差壓傳感器精度：±2Pa
外形參見【SALT-812】
注：具體功能、技術指標請電詢

選型注意
a. 用戶需根據測試品工藝要求進行氣密儀型號的選擇。在進行氣密儀選型時，這幾個參數比較重要：檢測壓力、檢測節拍要求、泄漏量判定要求。
b.建議對于泄漏量合格判定值較大的工件(如消聲器、大排量發動機、汽缸頭門線等)進行密封性檢測時，盡量選擇流量型氣密儀或直壓型氣密儀;合格判定要求泄漏量較小，精度要求較高的工件檢測，盡量選擇差壓型氣密儀;需要對產品抽真空檢測時，選擇負壓型氣密儀。
c.每款氣密儀都有不同的功能區別。選型時需注意是否需要條形碼掃描、數據存儲查詢、數據導出、表格打印、數據傳輸?shù)裙δ?; 如果是多腔室、多組壓力檢測，盡量選擇帶自動電調的檢測儀。
d.對于泄漏指標要求較嚴的工件檢測，一定要選擇質量好、精度高的氣密檢測儀。對氣密儀自身穩定性及泄漏量要進行評估，如將儀器【被測件】端手動閥門關閉，檢測壓力調到300KPa(或儀器額定最大測試壓力)，充氣10秒、保壓(平衡)10秒、檢測10秒，檢測結果應小于5Pa。
e.由于環境溫度、濕度、封堵夾具蠕變等因素影響，測試誤差不可避免。當技術要求產品合格判定的泄漏量太小(如工件填充后內容積大于1L，允許泄漏量要求在0.1ml/min以下)，檢測的時間較短(整過周期20秒以內),采用差壓型氣密儀是難以在這樣較短時間測出泄漏的，這時建議選用其他方法(如氦質普、氫氣檢測設備)。
f.如果被測工件內容積(填充后)較小(如小于100ml)，這時可選擇微小等效內容積(小于3ml)氣密儀。
g.如果被測工件是一個封閉體(沒有充氣孔)，就選用防水型氣密檢測儀。
